产品详情介绍

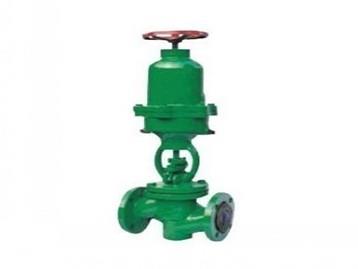

G6B41J气动衬胶隔膜阀 (常闭式) 详细信息：
气动衬胶隔膜阀 (常闭式)
隔膜阀的特点如下：最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受
介质腐蚀，省去了填料密封结构，且不会产生介质外漏。1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。
由于隔膜为易损件，应视介质特性而定期更换。 2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式隔膜阀、直流式隔膜阀、截止式隔膜阀、直通式隔膜阀、闸板式隔膜阀和直角式隔
膜阀六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式
和往复式三种。
气动衬胶隔膜阀用途和主要性能规范
1.本系列隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
2.各种视裹材质的推荐使用范围：
视裹材质（代号）
适用温度
适用介质
硬橡胶（NR）
-10 o C～85 o C
除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。
软橡胶（BR）
-10 o C～85 o C ]
具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。
丁基胶（IIR）
-10 o C～120 o C
抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶
（CR）-10 o C～120 o C
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。
铸铁不视裹
-40 o C～100 o C
非腐蚀性介质
气动衬胶隔膜阀隔膜材质的推荐使用范围：
隔膜材质（代号）
适宜温度
适用介质
丁基胶（B级）
-40 o C～100 o C
良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶（Q级）
-50 o C～100 o C
用于净化水、无机盐、稀释无机酸。
气动衬胶隔膜阀主要性能参数：
型号
公称通径DN（mm）
工作压力WP（Mpa）
试验压力（Mpa）
试验温度（o C）
密封
强度
EG41J W-16
20-50
1.6
1.76
2.4
常温
EG41J W-10
65-200
1.0
1.1
1.5
气动衬胶隔膜阀结构特点和作用原理
1.本阀门与其它阀门较大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完
全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
4.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
5.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
6.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
7.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
8.本阀采用标准：按照GB12239的规定，并符合BS5156的要求。
