产品详情介绍

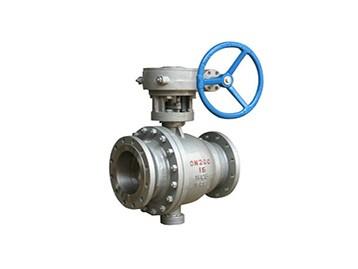

一、Q341F蜗轮法兰球阀产品介绍：
Q341F不锈钢蜗轮球阀是手动驱动系统装置中的一种，顶部设有开度指示盘，能准确指示球阀的开启角度。主要是用来在管道中起到截断介质的作用，而且具有手动调节介质流量的功能。Q341F不锈钢蜗轮球阀主要由：不锈钢阀体、蜗轮箱等零件组成。其密封形式主要有软密封球阀和硬密封球阀两大类。常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封。具有磨擦系数低、操作力矩小、泄露量较高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
二、Q341F蜗轮法兰球阀：
型号
PN
工作压力/MPa
适用温度/℃
适用介质
Q341F-16C
16
1.6
≤180
水、气、油
Q341F-25
25
2.5
Q341F-40
40
4.0
Q341Y-16C
16
1.6
≤425
水、气、油含颗粒介质
Q341Y-25
25
2.5
Q341Y-40
40
4.0
Q341F-16P
16
1.6
≤180
硝酸类
Q341F-25P
25
2.5
Q341F-40P
40
4.0
Q341Y-16P
16
1.6
≤450
水、气、油含颗粒介质
Q341Y-25P
25
2.5
Q341Y-40P
40
4.0
Q341F-16R
16
1.6
≤180
硝酸类
Q341F-25R
25
2.5
Q341F-40R
40
4.0
Q341Y-16R
16
1.6
≤450
水、气、油含颗粒介质
Q341Y-25R
25
2.5
Q341Y-40R
40
4.0
三、Q341F蜗轮法兰球阀工作原理：
Q341F蜗轮法兰球阀是在原有的球阀阀杆上接止齿轮箱，只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。一般顺时针转动为打开，逆时针转动为关闭。
四、Q341F蜗轮法兰球阀产品特点：
1、只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
2、限位块上设有锁孔可锁定开关位置避免误操作，上有明显的开关量指针。
3、为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、先进的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
五、Q341F蜗轮法兰球阀主要性能参数：
设计依据
国标系列
美标系列
设计标准
GB/T12237
AP16D
ANSI B16.34
法兰连接结构长度
GB/T12221
AP16D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
连接法兰
GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
AP16D
AP1598
六、Q341F蜗轮法兰球阀性能规范：
压力等级
试验压力(MPa)
公称压力(PN)
壳体试验
密封试验
1.0
1.5
1.1
1.6
2.4
1.75
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.60
7.04
10.0
15.0
11.0
七、Q341F蜗轮法兰球阀零件材料：
阀体
WCB
304
316
316L
阀座
PTFE、PPL、304
304
316
316L
球体
2Cr13、304
304
316
316L
阀杆
2Cr13、304
304
316
316L
密封圈
V型聚四氟乙烯填料、PPL高温填料、金属石墨缠绕垫片
八、Q341F蜗轮法兰球阀外形连接尺寸：
eee2b70b0627a84c74b086c9c981c366
公称通径
15
20
25
40
50
65
80
100
125
150
200
d1
13
19
25
38
64
64
76
102
127
152
203
L
108
117
127
165
191
191
203
229
356
394
457
H
59
63
75
95
142
142
152
178
252
272
342
W
130
130
160
230
400
400
400
650
1050
1050
1410
Wt(kg)
2.5
3
5
7
15
19
19
33
58
93
160
