中核苏阀的液力自动阀的优缺点及示意图说明

一、液力自动阀的优点

自动化控制

阀门与水泵通过介质压力连锁，泵开阀开、泵停阀闭，无需人工干预，实现全自动化运行。

节能降耗

利用介质压力驱动阀门启闭，无需外接动力源，降低能耗。

结构紧凑，体积小

阀体采用蝶式结构，体积仅为同口径多功能水利控制阀的1/3-1/5，适合大口径管路系统。

密封性能优异

采用软硬组合双重密封技术，确保长期“零泄漏”，尤其适用于大口径阀门。

消除水锤危害

通过快关和缓闭动作，有效消除水锤冲击，保护水泵及管道系统安全。

寿命长

斜置密封幅设计，具有密封面磨损自动补偿功能，使用寿命显著延长。

维护方便

控制系统零部件外置，调试简单，可在线检修，降低维护成本。

二、液力自动阀的缺点

油温受环境影响大

油温变化会导致油的粘度变化，影响阀门操作的稳定性。

配管复杂，易渗漏

液压管路连接需严格密封，否则易发生渗漏，影响系统运行。

不适于复杂信号运算

控制系统相对简单，难以实现信号放大、逻辑判断等复杂运算。

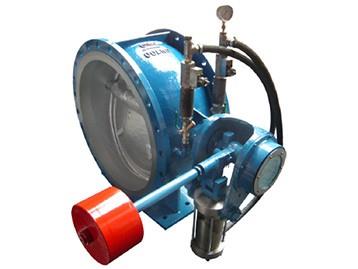

三、液力自动阀示意图说明

以下为液力自动阀的结构示意图及功能说明：

+---------------------------+

             |         液力自动阀         |

             +---------------------------+

             |  1. 阀体（蝶式结构）       |

             |  2. 蝶板（斜置密封幅）     |

             |  3. 调节阀（控制介质压力）  |

             |  4. 缓冲液压缸（快关缓闭）  |

             |  5. 软硬组合密封装置       |

             +---------------------------+

功能说明：

- 阀体：采用蝶式结构，体积小、重量轻。

- 蝶板：斜置设计，开启度高，阻力小（阻力系数0.3-1.1）。

- 调节阀：通过介质压力驱动阀门启闭，实现自动化控制。

- 缓冲液压缸：快关90%截断水流，缓闭消除水锤。

- 密封装置：软硬组合双重密封，确保长期“零泄漏”。

四、示意图可视化建议

结构分解图

用不同颜色标注阀体、蝶板、调节阀、液压缸等部件，突出蝶式结构和密封设计。

工作原理动画

动态展示阀门启闭过程：泵启动→介质压力推动蝶板开启→泵停止→液压缸缓闭蝶板。

对比示意图

对比传统阀门与液力自动阀的体积、密封性能、能耗等参数，直观体现优势。

通过上述说明和示意图，可清晰展示液力自动阀的技术特点及应用价值。
